农村饮水安全信息管理系统、农村饮水安全信息化解决方案

关键词:农村饮水安全信息管理系统农村饮水安全信息化解决方案

摘要:农村饮水安全信息管理系统、农村饮水安全信息化解决方案是了解农村饮水安全工程运行状况和供水保证率、水质达标率的重要途径;农村饮水安全信息管理系统、农村饮水安全信息化解决方案是强化工程运行管理、促进设施高效配置和使用、提升农村饮水安全监管水平的重要手段。


系统概述:
   “农村饮水安全信息管理系统”是指通过有线或无线的方式对农村饮水安全工程实施远程监控。
   “农村饮水安全信息管理系统”是了解农村饮水安全工程运行状况和供水保证率、水质达标率的重要途径;也是强化工程运行管理、促进设施高效配置和使用、提升农村饮水安全监管水平的重要手段。

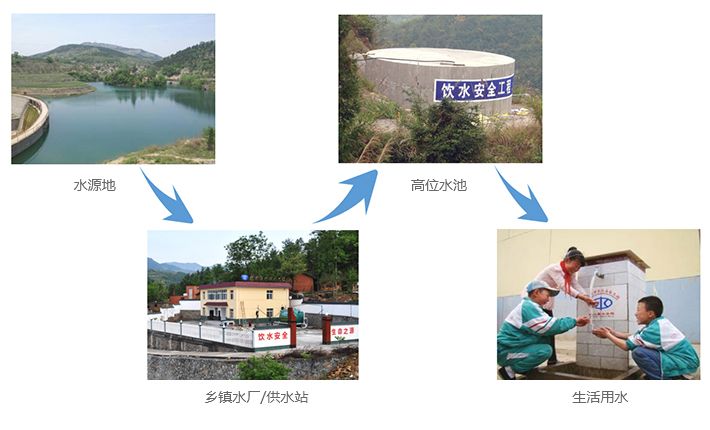

建设意义 :


系统组成:

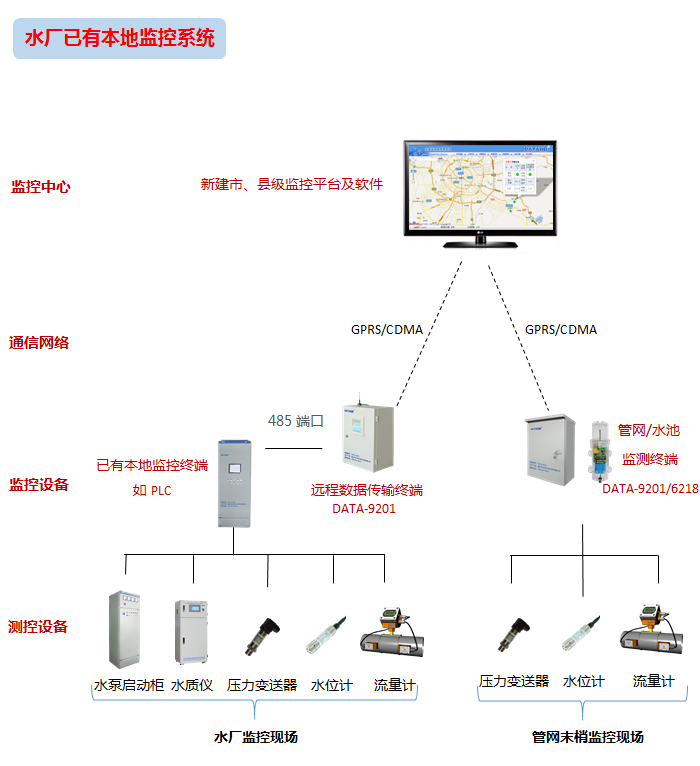

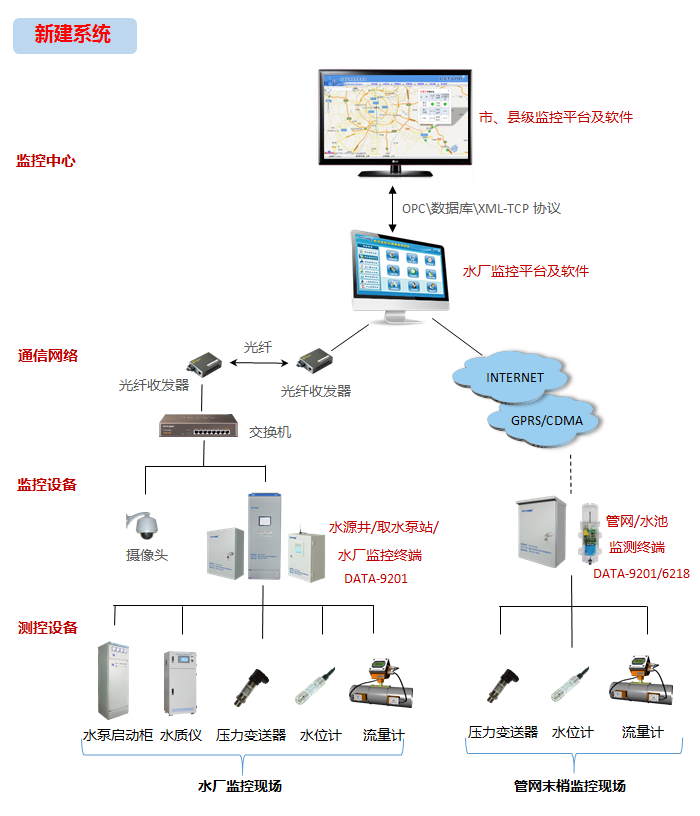

   农村饮水安全信息管理系统根据现场应用环境的不同,分为两种解决方案:新建系统和水厂已有本地监控系统(如PLC)。

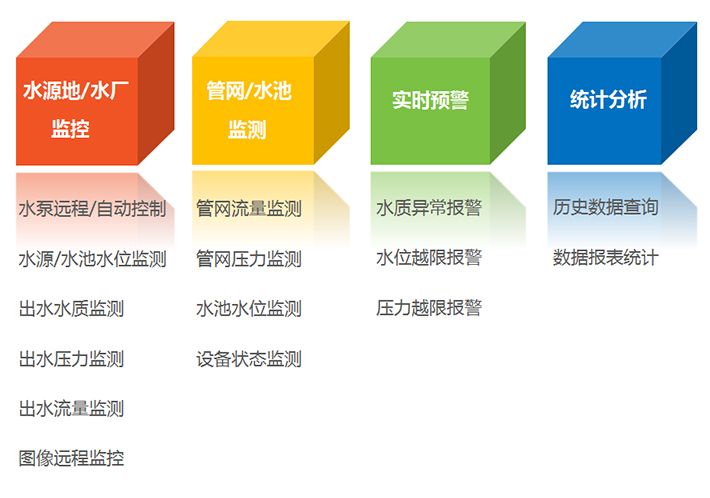

系统功能:


系统特点:

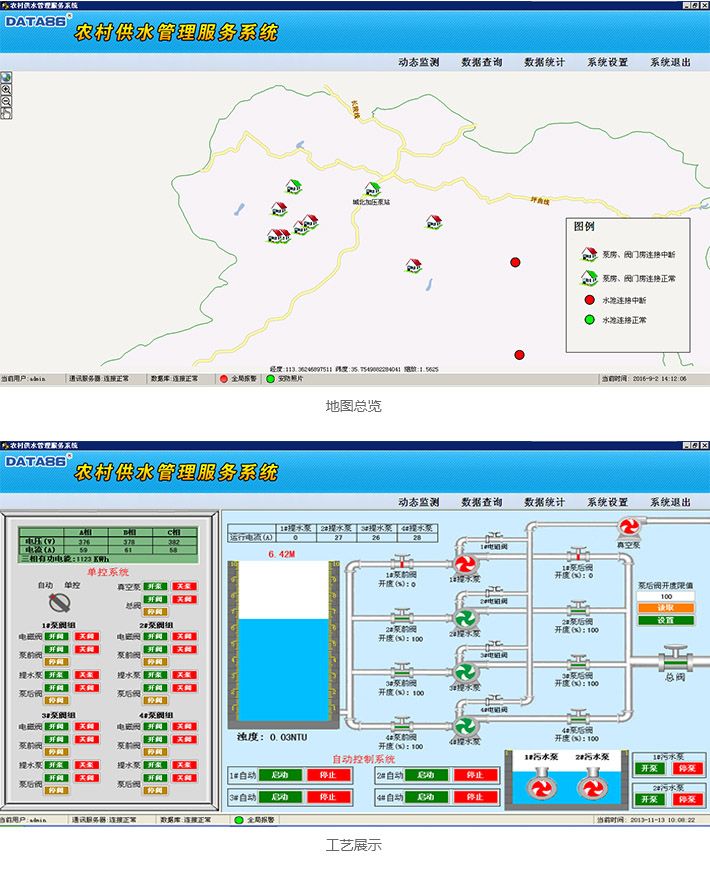

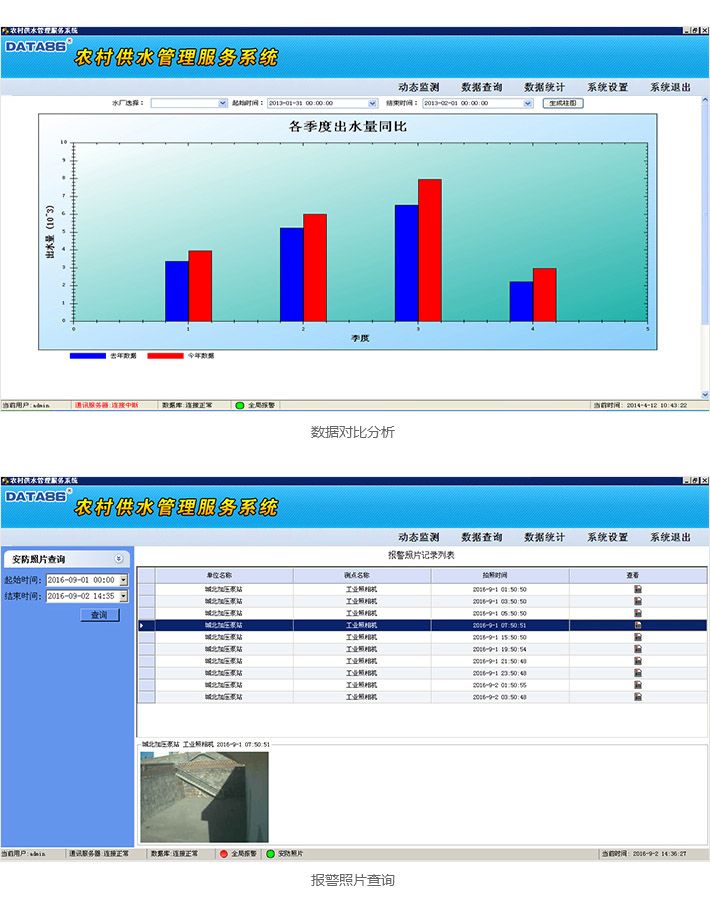

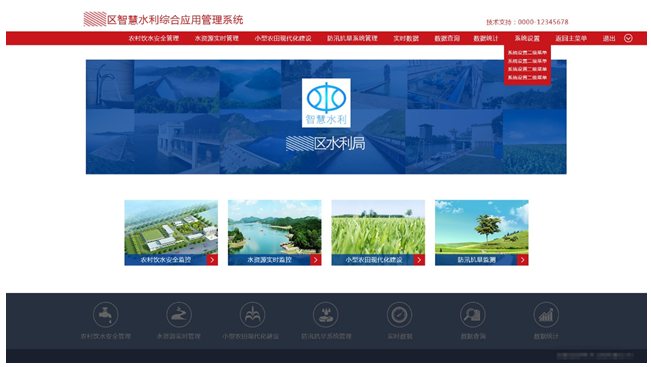

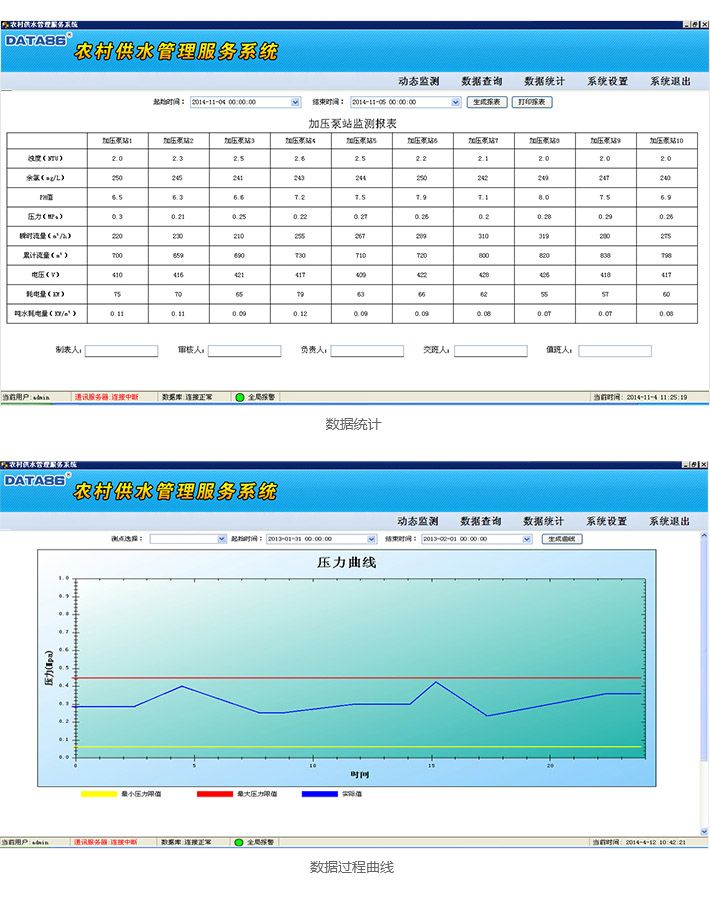

监控软件典型界面:




应用案例
案例1——山东日照农村饮水安全监控系统
  2016年初,山东日照水利局提出了智慧水利建设,整个项目分为四个部分:农村饮水安全管理、防汛抗旱系统管理、水资源实时管理、小型农田现代化建设。
  其中农村饮水安全管理,一期工程为3个乡镇集中供水厂监控,3个管网末端(偏远村)流量、压力监测。

通信网络:
  水厂内部采用光纤通信,管网末梢监测点采用GPRS通信,分别将数据上报到水利局监控中心。

监测设备:

  水厂监控终端:采用市电供电,实时监控出厂水的余氯、浊度、PH值、温度、电导率,水池水位、压力、流量及视频;

  管网末梢监控终端:采用市电供电,实时监测管网流量、压力。

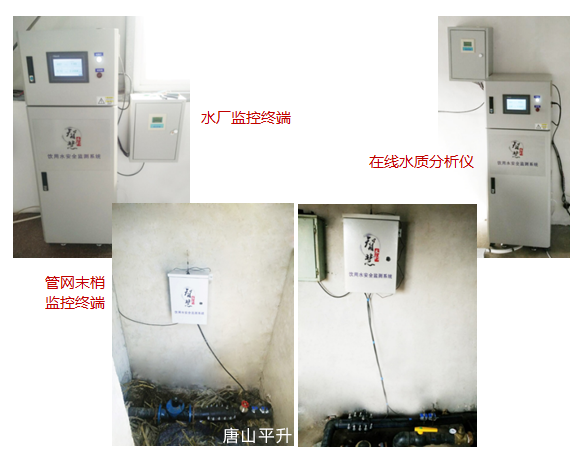

设备安装现场:



案例2——四川省某县农村饮水安全监控系统
  该县级水厂的水源为湖泊,取水泵站取水后通过管道输送给水厂,水厂内对原水进行加药、加氯等处理,通过加压泵组加压后输送到高位清水池,再自流向用户供水。

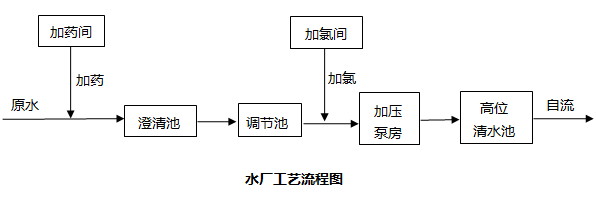

    水厂工艺流程如下所示:


   ◆ 原水进厂后,先进行加药处理,给加药设备上电即可自动向进水管道内加药。
   ◆ 原水经加药混凝、澄清处理后进入调节池,给加氯间的加氯设备上电即可自动向调节池与加压泵房间的管道内加氯。
   ◆ 加压泵房内配置4台泵,采用软启动的控制方式,每台泵均配有水泵启动柜。
   ◆ 加压泵房距高位清水池约500米,高位清水池通过自流的方式向用户供水。

通信网络:
   该供水系统中取水泵站、水厂和高位水池的距离虽然不远,但因为地处山区,布线困难,因此采用了GPRS-VPN专网的组网方式。
   现场监控设备通过GPRS向水厂和水司两级中心上报数据。
   水厂和水司监控中心内均配置GPRS数据传输模块DATA-6107,以接收现场监控数据并下发操控指令。

设备配置:
   取水泵站:取水泵站内安装有3台取水泵、配置了水泵启动柜,通过加装取水泵站监控设备,实现取水泵组的远程监测和远程控制。
    水厂:水厂内布线方便,通过加装水厂监控设备,集中实现加药、加氯、加压泵组的实时监控;多个水池的水位监测;水厂进/出水流量、压力和出厂水质的监测。
   高位水池:高位水池附近无电源,通过加装太阳能供电型高位水池监测终端和投入式水位计,实现水池水位的在线监测。

系统功能:
◆ 远程监控
   该系统实现了水司和水厂的两级监控。
   水司监控中心主要是监测水厂整体运行数据、运行状态,以便于统计、分析(监控软件中未分配设备控制权限)。
   水厂监控中心在监控各工艺环节运行数据、设备状态的同时,可对取水泵组、加药/加氯设备、加压泵组等环节实施远程控制(监控软件中分配了设备控制权限),并可远程切换系统的手动/自动控制模式。
◆ 逻辑自控
    ① 加药设备和取水泵组实现联动,即取水泵组启动时加药设备同时启动、取水泵组停泵时加药设备同时停止。
    ② 加氯设备和加压泵组实现联动,即加压泵组启动时加氯设备同时启动、加压泵组关停时加氯设备同时关停。
    ③ 高位水池和加压泵组实现联动,即高位水池水位超高时,加压泵组自动停泵;高位水池水位超低时,加压泵组自动开泵。

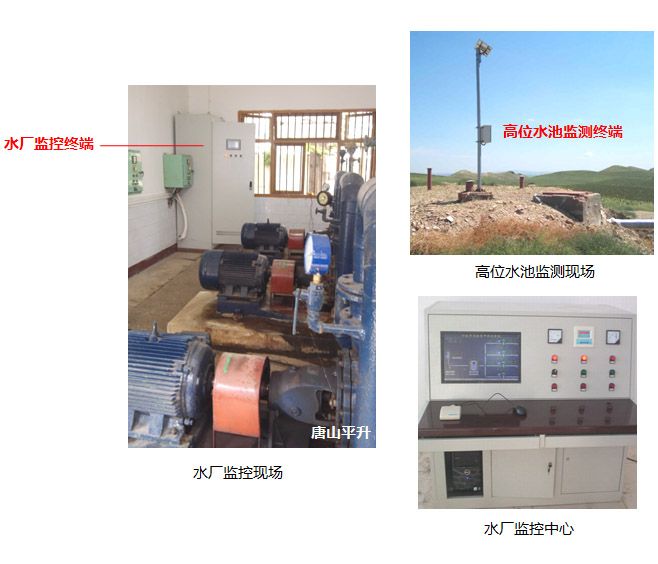

现场展示:
