吉尔森ELITIST 5K-R立式低速冷冻离心机操作说明

使用说明

1.先登记,后使用;(使用管理者)。

2.使用前检查转子安装是否正确,固定转子的锁紧螺杆是否锁紧。

3.离心管在放入样品时,样品的容量不能够超过离心管容量的70%-80%。加入样品的重量,每组的重量误差不能超过2克。(在装样品前检查离心管是否破裂,如破裂就不能继续使用)

4.离心管(含样品)放入转子体内,必须对称放置;保持转子在高速运转时的平衡。

5.设置转速、时间、温度、转子的型号;

如果使用同一个转子,遵循:转速2×时间=常数,适当降低转速,延长时间可达到同样的离心效果。

6.离心时如有样品溢出,请在离心结束后将转子内清洗干净,倒置沥干水;

7.当天最后使用本离心机者,离心结束后,从离心机中取出转子并倒置,将转子表面擦拭干净,并擦干离心机腔内的冷凝水并打开盖门,关掉电源。

8.对转子进行定期检查,用肉眼观察转子体表面是否有裂痕,如有裂痕要及时与厂家联系以便妥善处理。

9.离心机在运行中,如发现声音有异常现象,要及时关机排除故障,才能继续使用。

10.建议离心机操作者专人使用专人管理。

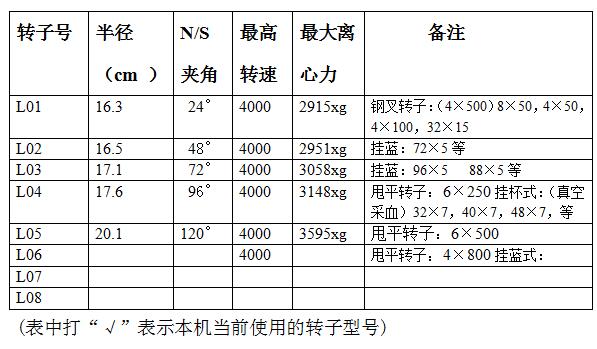

使用时请注意:转头上的标记说明,严格按照型号设置对应的转子程序号转子号及转子半径:

转子号及转号半径

1  主要用途与适用范围

ELITIST5K-R立式高速大容量冷冻离心机能对乳浊液、悬浮液样品进行分离、浓缩、提纯。可用于生物细胞、淋巴液和酶的分离,高密度蛋白和白血球试验,提纯核糖核酸和DNA,在临床医学、生物化学和免疫学等基础研究领域广泛应用。是实验室和生物化学及制药行业等部门必备的常用设备之一。

2  主要技术参数

最高转速:  4000r/min

最大离心力:  3595×g(g为重力加速度)

工作转速范围:  300 r/min ~ 4200 r/min

转速控制精度:    ±50r/min

工作温度范围:-20℃ ~ +40℃

温度控制精度:    ±1℃

定时范围:  99 min

整机噪声:        ≤65db (A)

电   源:   AC220V±10%   50Hz±2%  16A

外型尺寸:      长790mm × 宽620mm × 高800mm

重   量:   140kg

3  结构特点

※本仪器由机架、离心室、驱动系统、制冷系统、控制系统、转子等组成,采用高性能、超低噪音型变频器和变频高速电机直接驱动,两级阻尼减震,噪音低。制冷采用全封闭式低温压缩机。转速、温度、时间采用全数字微电脑控制,并能自动记忆最后一次运行的运行参数。

※本仪器显示窗采用大屏液晶屏,能显示当前仪器运行的各种技术参数,轻触式键盘操作,操作界面友好,用户在操作使用时倍感简单明了。

※本仪器采取内置安全电动自动门锁,并设有专用的门锁键盘。仪器在运转中,处于自锁状态。当运转转速低于100转/分时,按动门锁键,门盖自动开启。保证了仪器在运行中的安全。

※ 仪器在运行时突然停电,为了保证样品及时拿出,本机设计了专用应急开门孔,(应急孔在机器的左侧,用普通十字起插入孔中向里用力推一下,门盖就会自动开启)。

※本仪器设计符合IEC1010-1和IEC1010-2国际安全标准。

※转速测控采用霍尔数字传感器测速;温度测量采用专用温度传感器,由微机数字采样后进行软件线性补偿校正精度得到测控温度数据,控制制冷系统电磁阀开闭实现温度控制;离心定时器采用石英晶体振荡器为时间基准,它们分别与系统微电脑无缝接口控制,相当内装了高精度的数字“测速计”、“ 温度计”和“石英钟”,测控不用调试校准,测控精度和线性有保证。

※设计时加入有超速保护、测速保护、操作错误报警等一整套完善的整机异常或故障报警保护功能。机器操作运行过程中,当出现“操作不正确”、“定时时间到”、“降速至零时” 和“机器有转速异常”等情况时,扬声器将发出各自特有提示音响,提醒操作者注意,以便及时处理。

综上所述,使得该机型具有操作简便,噪音低,测控精度高,维护简单,可靠性高,安全性好,使用寿命长,操作控制功能可由用户定制,并可软件升级的特点。

4  安装

※本机应安放在坚固的地面上,并调整好水平。

※转子在安装时,请在转轴的锥面抹少许润滑脂。以保护转轴不易受潮生锈、并使转子装卸容易。转子装在转轴上后,用随机配送的专用扳手旋动锁紧螺杆紧固转子。

※离心管装入转头中时,必须对称放置,(微量离心管装样品时目测平衡即可)。

※电源应为220V单相电源,并具有独立地线,不允许用零线代替地线。

※机器工作环境:应无其它强烈振源,强磁场,腐蚀性气体;相对湿度不大于85‰。

※机器后背距离墙面应大于10公分,以保证空气流通及良好散热。

五 、 操作与使用

操作界面示意图

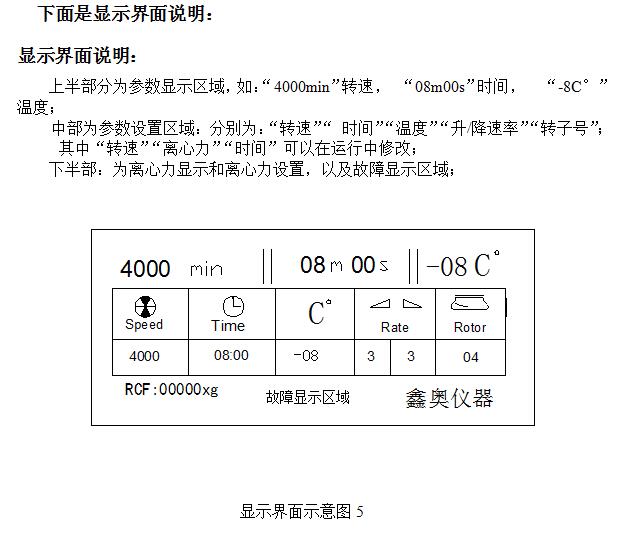

显示界面示意图


六操作方法:

将电源线在220V交流电源上(电源功率要求大于20A), 打开机器右侧“电源”开关。这时离心机电源接通,当整机初始化结束后,液晶屏上显示上次设定的“转子号”、“转速SPEED”、“离心力RCF”、“时间TIME”。等



设定:如对上次的设定需变更,请按以下步骤操作:

设置程序号:先按“Setting”(设置)”键,使反显框停留在ROTOr上,再按“▲”键或“▼”键,改变程序号。3秒后反显框自动消失。

设置转速:先按“Setting”(设置)”键,使反显框停留在Speed上;再按“▲”键或“▼”键,调整转速,按住“▲”键或“▼”键2秒不动即变为快加或快减,当速度显示接近所需值时,再点动“▲”键或“▼”键,使转速符合所需值。

设置离心力:方法同上;可以直接设置离心力,启动离心力;注意:  ECF:00000xg  有两个功能:(1)在停止状态下,可以作为“离心力”输入窗口;在运转状态下则作为“离心力”时实显示窗口;

其他参数设置方法同上;

设定完成后,按“STRAT(启动)”键,绿灯亮红灯熄灭,速度显示会自动调速至设定转速(当转速达到设置值后,系统将记忆当前参数设定值,作为下次开机初始值),时间显示将以倒计时方式从设定的时间递减,当时间倒计时剩下最后5秒时,机器发出三声提示音,转头开始降速,直至完全停止。需要特别强调的是:“启动”操作时如果设定的离心时间或设置转速为零,机器将发出操作错误提示音,并禁止启动运行。

机器在运转过程中操作人员可以对“转速”、“时间” 、“离心力”任一参数进行修改

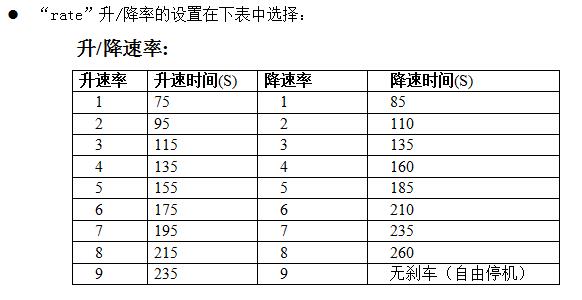

升降速率控制

七.维护保养及注意事项

※机器应安放在干燥、清洁的地方,潮湿及灰尘将损害机器,缩短机器的使用时间。

※每天离心工作完成后,应将转子取下,清洁后通风干燥。并避免与硬的或尖锐物件碰撞而划伤转子体。因冷冻离心室内容易集结潮气,转轴上平时要抹一层润滑脂防潮。机器平时不用时,最好将干燥剂放置在离心室内。

※离心管破裂有分离液落入转子试管孔中,必须及时清洗擦干,特别是试管孔底部。定期检查转子有无腐蚀点、细小裂纹,使用前检查更为必要,禁止使用已腐蚀或有裂纹的转子,以保证使用安全。

※离心机在运转过程中如出现异常振动和噪音,表明转子负载不对称或试液重量偏大,此时应立即停机,并检查转子的负载情况,看是否对称及试液有否重量偏差过大,如仍不正常,需请专门技术人员检查。

八.转子的维护保养及使用寿命

※定期检查转子,若有腐蚀或严重划伤、裂纹,应停止使用。

※每天离心工作完后,用清洁的软布擦净离心室、转子表面的残留液和水分,取出转子晾干待用。

※应防止转子跌落碰撞损伤。

※暂时不用的转子、离心管,应从离心室取出存放在清洁干燥处。

※转子工作寿命是有限制的,本机配套使用的各种转子,在严格遵守转子使用方法和维护保养的情况下,工作寿命是五年(即转头的保质期为五年),转子的保质期自出厂之日算起,当转子受到腐蚀后,会产生腐蚀斑点和细微裂纹,腐蚀与应力的共同作用会大大削弱转子的强度,缩短转子的寿命,即使在低于允许最高转速的情况下运转,转子也可能突然破损。因此,严禁使用被腐蚀和有裂纹的转子,转子的保质期对已产生腐蚀和裂纹的转子是不适用的。

※超过保质期的转子,应立即停止使用、并与制造厂家及时联系﹑更新。对于用户因腐蚀或使用不当造成的转子破损,责任应由用户自负。

简单故障及排除办法
