光电开关接线,接近开关,光电开关传感器接线图集

光电开关接线,光电开关接线图集


接近开关,光电开关传感器接线图集

机械开关与交流光 电开关传感器串联接线方法

断开的触点中断了传感器的电源电压,若在传感器被衰 减期间内机械触点闭和的话,则会产生一个短时间的功能故障,传感器的准备延迟时间(t≤80ms)避免了立即的通断动作。
补偿方法:将一电阻并联在机械触点上(当触点断开时也是一样),此电阻使传感器的准备时间不再起作用,对于200V交流,此电阻大约为82KΩ/1w。
电阻的计算方法:近似值大约为400Ω/V

机械开关与交流传感器的串联





双线交流光电开关 传感器的并联接线方法

常开触点:“与”逻辑
常闭触点:“或非”逻辑

闭和触点使传感器的工作电压短路,当触点短开以后只 有在准备延迟时间(t≤80ms)之后传感器才处于功能准备状态。
补偿办法:触点上串联一个电阻可以可靠地保证了传感器的最小工作电压,因此避免了在机械触点断开之后的准备延迟。
计算电阻的公式:R=10/I P=I2×R




光电开关传感器双 线直流接线方法

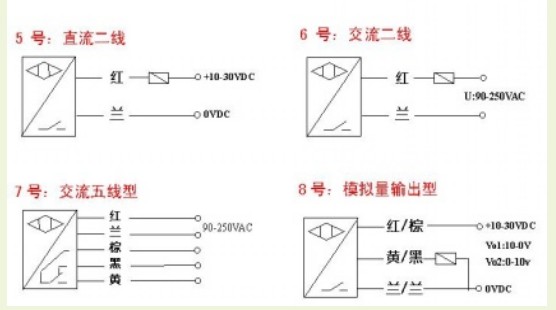

接近开关,光电开关接线图双线直流图

光电开关传感器电 路原理图


接近开关,光电开关电路原理图
传感器原理图

接线电压:10—65V直流
常开触点(NO)
无极性
防短路的输出
漏电电流≤0.8mA
电压降≤5V
注意不允许双线直流传感器的串并联连接

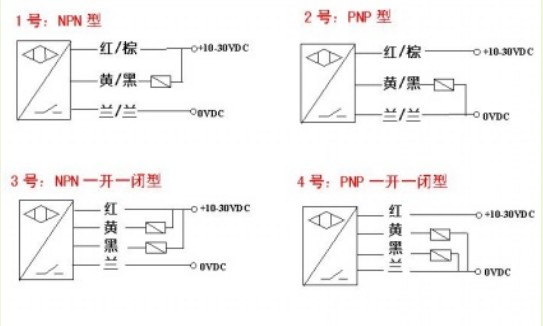

光电开关传感器三 线直流接线图

接近开关光电开关三线直流图
传感器直流图 接近开关接线图 光电开关接线图

电路原理图
接线电压:10—30V直流
常开触点(NO)
电压降≤1.8V
防短路的输出
完备的极性保护
三线直流与四线直流传感器的串联
当串联时,电压降相加,单个传感器的准备延迟时间相加。


接近开关,光电开关原理图,接近开关接线图 传感器接线原理图



四线直流光电开关传感器接线方法

电路原理图

接线电压:10—65V
切换开关
防短路的输出
完备的极性保护
电压降≤1.8V



接近开关,光电开关,传感器四线直流接线图


接近开关光电开关电路原理图 传感器原理图

三线直流与四线直 流光电开关传感器的并联接线图

传感器,接近开关光电开关传感器三线直流与四线直流传感器的并联



光电开关传感器双 线交流接线方法

传感器双线交流图



电路原理图

常开触点(NO)
常闭触点(NC)
接线电压:20—250V交流
漏电电流≤1.7mA
电压降≤7V(有效值)
双线交流传感器的串联
常开触点:“与”逻辑
常闭触点:“或非”逻辑

当串联时,在传感器上的电压降相加,它减低了负载上 可利用的电压,因此要注意:不能低于负载上的最小工作电压(注意到电网电压的波动)。





光电开关接线图集:


光电开关接线

光电开关接线
